Estrutura da rede da Empresa

A empresa já adquiriu, junto as instituições responsáveis, 1 bloco de endereços IP públicos, 172.16.36.128/251), para ser utilizado entre as redes das sedes, da Gerência Nacional e a Rede de Interconexão. O domínio redesrsa.com.br também já foi registrado e sua administração está a cargo da Gerência Nacional.

Topologia Geral da Rede

A divisão da empresa em sedes regionais tornou necessária a criação de uma rede de interconexão com o objetivo de interligar toda a empresa. Em um planejamento inicial decidiu-se que essa rede seria construída utilizando enlaces e roteadores de propriedade da RSA. A gerência dessa rede de interconexão ficará a cargo da Gerência Nacional, incluindo seu planejamento.

A conexão com a Internet será feita através dessa rede de interconexão, evitando a aquisição de um link para cada sede da empresa. Não haverá nenhum tipo de restrição de acesso a Internet por parte da Gerência Nacional, ficando todo o controle de acesso a cargo de cada sede, de acordo com suas peculiaridades. Em casos excepcionais, após aval da Gerência Nacional, uma sede poderá realizar a contratação de um link com algum provedor local.

O diagrama a seguir ilustra a topologia geral dessa rede de interconexão.

Diagrama Geral da Rede

Topologia da Rede das Sedes

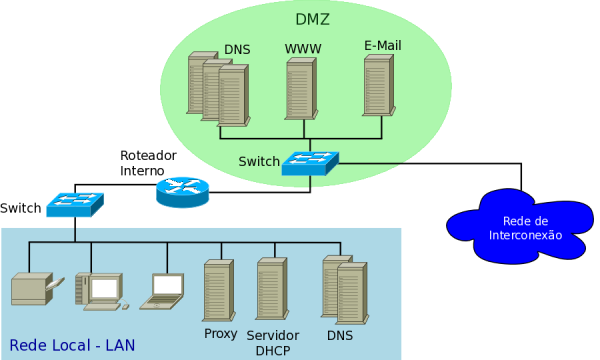

Diagrama da Rede das Sedes

Plano de Endereçamento IP

De posse do bloco de 128 endereços possíveis adquiridos junto as instituições responsáveis, a Gerência Nacional realizou um planejamento da distribuição desses endereços, de maneiras que toda a Rede funcione de forma eficiente e eficaz. Foram distribuídos blocos de 16 endereços para a Gerência Nacional e para cada sede e o restante foi destinado a rede de interconexão.

A tabela a seguir relaciona os blocos de endereços com sua destinação, bem como a rota default que deve ser configurada por cada sede da empresa.

Local Bloco de Endereços Gateway
Gerência Nacional 172.16.36.128/28 IP Provedor Internet
Sede Norte 172.16.36.144/28 172.16.36.145
Sede Nordeste 172.16.36.160/28 172.16.36.161
Reserva 172.16.36.176/28 172.16.36.177
Sede Sudeste 172.16.36.192/28 172.16.36.193
Sede Sul 172.16.36.208/28 172.16.36.209

Serviço de Resolução de Nomes (DNS)

Com o objetivo de possibilitar um funcionamento inicial do serviço de resolução de nomes (serviço essencial para a funcionamento dos demais), a Gerência Nacional realizou o registro do domínio redesrsa.com.br e configurou a resolução reversa do bloco completo (172.16.36.128/25), instalando dois servidores DNS. Será criada uma subzona para cada sede da empresa, onde o nome da subzona será o nome da região do país onde a sede está situada. A delegação da administração dessas subzonas e do bloco de endereços das sedes (reverso), será realizado a medida que forem instalados os servidores DNS das sedes.

Inicialmente as sedes devem utilizar os servidores DNS constante na tabela abaixo, para que consigam ter acesso ao serviço de resolução de nomes. Cada sede poderá utilizar seus próprios servidores DNS após configurar no mínimo dois servidores DNS secundários ao da Gerência Nacional.

Servidores DNS da Gerência Nacional
Primário: 172.16.36.130
Secundário: 172.16.36.131
1)
Na verdade os endereços IP dessa faixa não são públicos. Eles foram considerados públicos apenas para tornar a situação mais próxima do mundo real.
