• A atividade será inteiramente prática.
• Deverá ser feita em dupla.
• Poderá ser consultado qualquer tipo de material.
• Só não poderá haver consulta entre as duplas.

Você foi contratado como técnico de laboratório por uma instituição de ensino para realizar a manutenção das máquinas de todos os laboratórios de informática. Essa instituição oferta cursos nas áreas de Web Design, Segurança da Informação e Redes de Computadores. Os laboratórios são equipados com máquinas com o Ubuntu instalado como Sistema Operacional.

O professor da disciplina de Redes de Computadores solicitou a você a configuração de uma rede específica para a disciplina, de modos que ele consiga realizar todos os experimentos sem interferir no funcionamento da rede da instituição como um todo. Essa rede deve ser configurada sem o uso do DHCP, pois todas as máquinas serão configuradas com endereços IP estáticos (manualmente).

Para realizar essa tarefa, você contará com a ajuda de outro técnico de laboratório. Antes de realizar os procedimentos nas máquinas reais, vocês devem utilizar uma máquina virtual com o Ubuntu, de modos a validar todo o processo de configuração da nova rede .

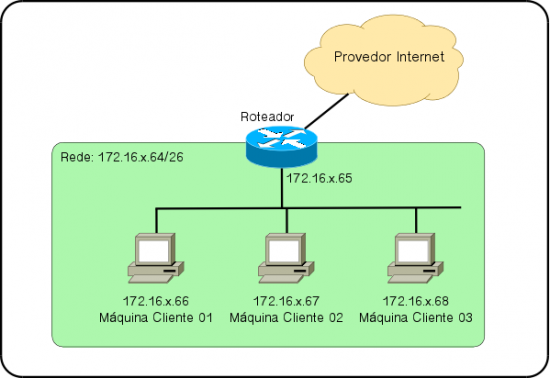

O responsável pela administração dos endereços IP, reservou a rede 172.16.x.64/26 para ser utilizada no laboratório de redes. Com essa informação foi confeccionado um diagrama com o esquema da solução desejada:

A tabela abaixo contém o resumo do contexto:

Os alunos devem se dividir em duplas, com cada dupla sendo numerada. Cada dupla terá uma rede própria, seguindo o padrão 172.16.x.64/26 (x corresponde ao número da dupla).

A máquina virtual que será utilizada pela dupla será um Ubuntu disponibilizado da forma que a dupla achar melhor. Poderá ser instalado ou utilizado no modo de teste. Caso a dupla opte por instalar, deverá ser criado um usuário ubuntu com senha ubuntu.

Caso a dupla opte por utilizar o Ubuntu no modo de teste, deverá alterar a senha do usuário ubuntu. Estando como root, a alteração pode ser feita pelo comando abaixo. A senha criada deverá ser ubuntu.

passwd ubuntu

O único objetivo da prática é configurar a máquina de modos que ela tenha conectividade com todas as outras redes. Como estamos trabalhando com máquinas virtuais, para que a prática funcione, as máquinas virtuais devem estar com a interface de rede configurada no modo Bridge. Essa configuração é feita com a máquina virtual desligada, editando suas configurações no VirtualBox. A seguir, os passos para que a configuração de rede seja feita com sucesso:

1. Configuração da máquina virtual para que a interface de rede esteja no modo bridge;
2. Configuração da rede dentro da máquina virtual, utilizando a interface gráfica do Ubuntu (Gnome).
3. Realize o teste de conectividade com o roteador, utilizando o comando ping. A seguir exemplo do comando a ser executado:

ping 172.16.x.65

O resultado do comando deve ser algo como:

64 bytes from 172.16.x.65: icmp_req=1 ttl=64 time=0.072 ms
64 bytes from 172.16.x.65: icmp_req=2 ttl=64 time=0.034 ms
64 bytes from 172.16.x.65: icmp_req=3 ttl=64 time=0.040 ms
64 bytes from 172.16.x.65: icmp_req=4 ttl=64 time=0.037 ms
64 bytes from 172.16.x.65: icmp_req=5 ttl=64 time=0.042 ms

Realize o mesmo teste com o IP das máquinas das redes das outras duplas.

A correçao da prática será feita pelo próprio aluno através do comando ping. Caso o resultado dele seja positivo, a máquina está com a rede devidamente configurada e pronta para ser utilizada.
